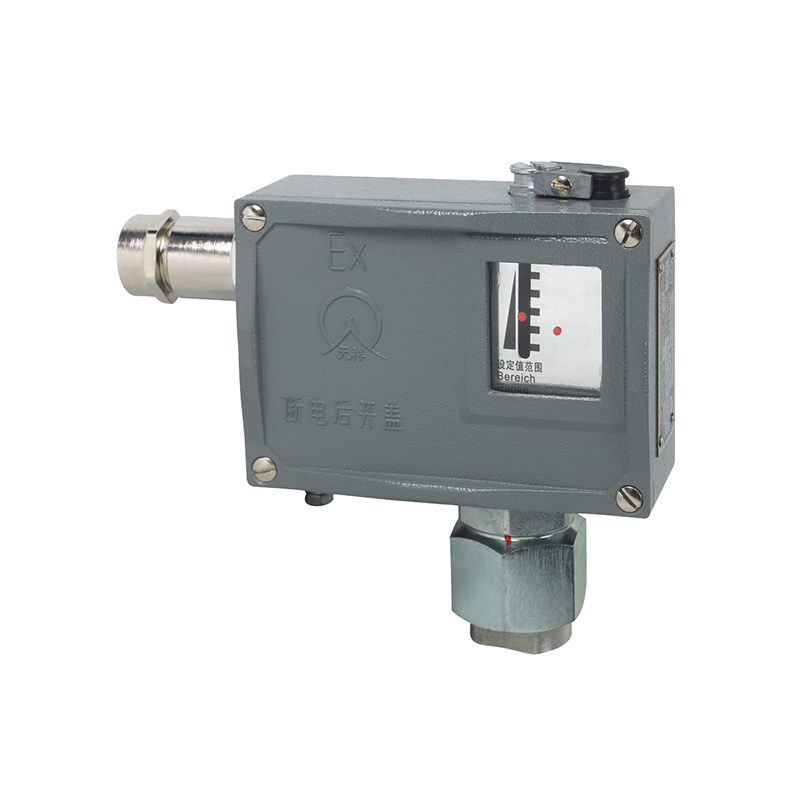

TL0102防爆壓力開關/壓力控制器

☆  測量范圍：0~1MPa
☆  螺紋接口：G1/4內
☆  工作溫度：－5℃～40℃
☆  防護等級：IP54
☆  防爆等級：Exde II CT4-T6
☆  傳感器類型：膜片式
☆  常用介質：空氣、氣體、水蒸汽等中性氣體和油等液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TL0102防爆壓力開關/壓力控制器采用膜片式的傳感器，部分規格傳感器外殼材料是不銹鋼，可用于腐蝕性介質，也可用于空氣、氣體、水蒸汽等中性氣體和油等液體介質。
TL0102防爆壓力開關/壓力控制器設定值可調，調節范圍0～1MPa。在低壓范圍控制靈敏度高。

主要技術性能

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exde Ⅱ CT4～T6 合格證編號: GYB19.1360X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－5℃～40℃	－5℃～40℃
介質溫度	0～120℃	0～95℃
安裝位置	—	壓力接口垂直向下
抗振性能	20m/s²	Max：20m/s²
重復性誤差	≤1.5%	≤1.5%
觸點容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

規格
TL0102切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	膜片	接口內螺紋	重量 kg	普通型	防爆型	普通型	防爆型
0～0.01	0.0012	0.1	10	不銹鋼	不銹鋼 (316L)	G1/4″	0.9	01	03	TL0102.10-107117	TL0102.50-107117
0～0.025	0.0018	0.1	10	不銹鋼	不銹鋼 (316L)	G1/4″	0.9	01	03	TL0102.10-108117	TL0102.50-108117
0～0.04	0.0025	0.1	10	不銹鋼	不銹鋼 (316L)	G1/4″	0.9	01	03	TL0102.10-109117	TL0102.50-109117
0.05～0.4	0.06	10②	10	不銹鋼 1Cr18Ni 9Ti	不銹鋼 (316L)	G1/4″	0.9	02	04	TL0102.10-163117	TL0102.50-163117
0.05～0.6	0.07	10②	10	不銹鋼 1Cr18Ni 9Ti	不銹鋼 (316L)	G1/4″	0.9	02	04	TL0102.10-164117	TL0102.50-164117
0.05～1	0.1	10②	10	不銹鋼 1Cr18Ni 9Ti	不銹鋼 (316L)	G1/4″	0.9	02	04	TL0102.10-166117	TL0102.50-166117

TL0102切換差可調

設定調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
設定調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	膜片	接口內螺紋	重量 kg	普通型	防爆型	普通型	防爆型
0～0.01	0.004	0.1	10	不銹鋼	不銹鋼 (316L)	G1/4″	0.95	01	03	TL0102.00-107117	TL0102.40-107117
0～0.025	0.005	0.1	10	不銹鋼	不銹鋼 (316L)	G1/4″	0.9	01	03	TL0102.00-108117	TL0102.40-108117
0～0.04	0.007	0.1	10	不銹鋼	不銹鋼 (316L)	G1/4″	0.95	01	03	TL0102.00-109117	TL0102.40-109117
0.05～0.4	0.18	10②	10	不銹鋼 1Cr18Ni 9Ti	不銹鋼 (316L)	G1/4″	0.95	02	04	TL0102.00-163117	TL0102.40-163117
0.05～0.6	0.22	10②	10	不銹鋼 1Cr18Ni 9Ti	不銹鋼 (316L)	G1/4″	0.95	02	04	TL0102.00-164117	TL0102.40-164117
0.05～1	0.3	10②	10	不銹鋼 1Cr18Ni 9Ti	不銹鋼 (316L)	G1/4″	0.95	02	04	TL0102.00-166117	TL0102.40-166117

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
②指靜態壓力值。
