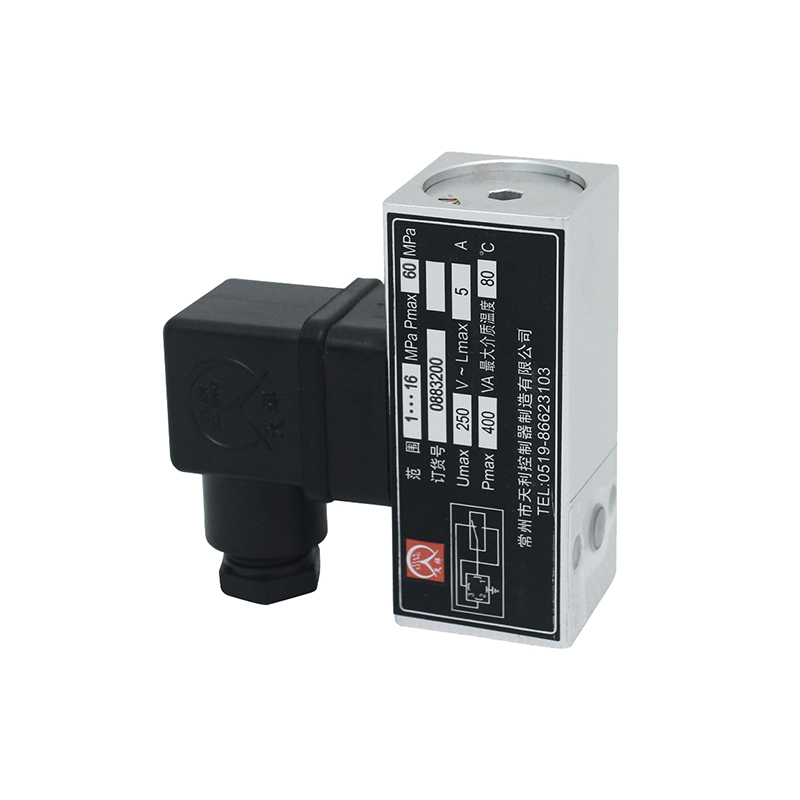

TL0522壓力開關/壓力控制器

☆  測量范圍：0.5～40MPa
☆  螺紋接口：G1/4內或法蘭
☆  工作溫度：－25℃～55℃
☆  防護等級：IP54
☆  防爆等級：無
☆  傳感器類型：活塞式
☆  常用介質：液壓油、潤滑油、輕燃油等中性的潤滑介質
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TL0522壓力開關/壓力控制器采用膜片式傳感器和無泄漏活塞式的傳感器兩種形式。
TL0522壓力開關/壓力控制器可用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質。
TL0522壓力開關/壓力控制器無泄漏活塞式傳感器可用于液壓油、潤滑油、輕燃油等中性的潤滑介質。控制器的設定值可調，調節范圍0.5～40MPa。

主要技術性能

工作粘度	<1×10^－3m²/s
開關元件	微動開關
外殼防護等級	IP54（符合DIN40050，與GB4208中IP54相當）
安裝位置	壓力接口垂直向下（允許傾斜15°）
環境溫度	－25℃～55℃
介質溫度	－25℃～80℃
抗振性能	Max 100m/s²
重復性誤差	≤2.5%
觸點容量	AC 220V 6A（阻性）

規格
切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	壓力傳感器材料			接口類型 ②	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	外殼	密封圈	活塞	接口類型 ②	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
0.5～7	2	40	AL	丁腈橡膠	鋼	I	G1/4″	0.2	04	TL0522.10-201066
0.5～7	2	40	AL	丁腈橡膠	鋼	P	—	0.2	03	TL0522.10-201078
1～16	3.5	40	AL	丁腈橡膠	鋼	I	G1/4″	0.2	04	TL0522.10-212066
1～16	3.5	40	AL	丁腈橡膠	鋼	P	—	0.2	03	TL0522.10-212078
2.5～25	4	40	AL	丁腈橡膠	鋼	I	G1/4″	0.2	05	TL0522.10-224066
2.5～25	4	40	AL	丁腈橡膠	鋼	P	—	0.2	03	TL0522.10-224278
4～40	4.5	40	AL	丁腈橡膠	鋼	I	G1/4″	0.2	05	TL0522.10-228066
4～40	4.5	40	AL	丁腈橡膠	鋼	P	—	0.2	03	TL0522.10-228078

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
②I—接口為內螺紋 P—接口為法蘭
