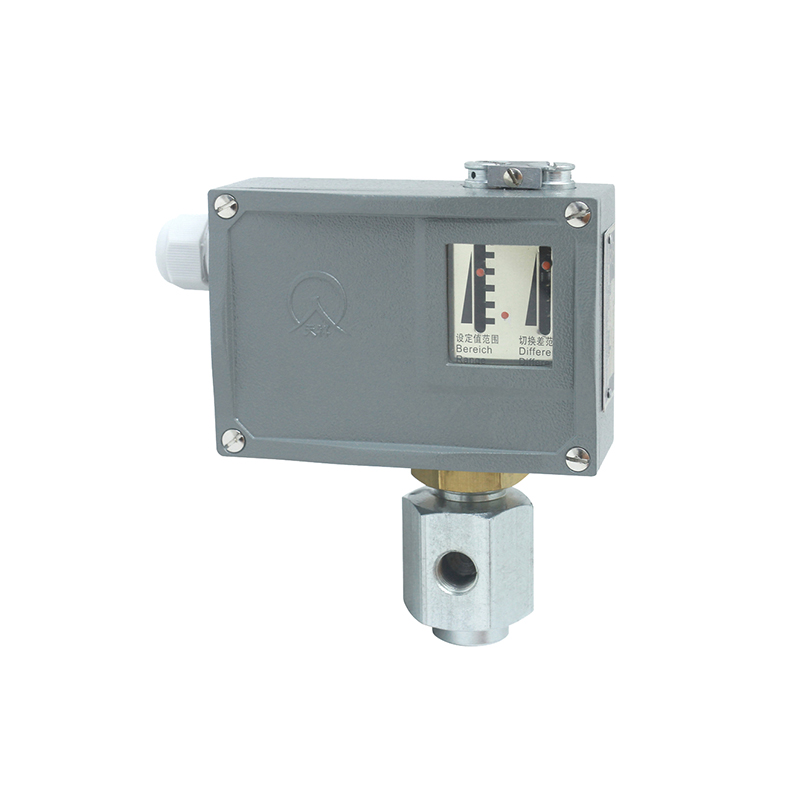

TL0402壓力開關/壓力控制器

☆  測量范圍：0.3～40MPa
☆  螺紋接口：G1/4內
☆  工作溫度：－5℃～50℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：活塞式
☆  常用介質：中性液壓油等介質
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TL0402壓力開關/壓力控制器采用帶泄油口的活塞式傳感器，可用于中性液壓油等介質。
TL0402壓力開關/壓力控制器的設定值可調，調節范圍0.3～40MPa。

主要技術性能

開關元件	微動開關
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）
環境溫度	－5℃～50℃
介質溫度	0～100℃
安裝位置	壓力接口垂直向下（允許傾斜15°）
抗振性能	TL0402：40m/s²TL0403：20m/s²
重復性誤差	≤1.5%
觸點容量	AC 220V 6A（阻性）

規格
切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	活塞	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
0.3～4	0.4	16	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0402.10-191019
0.3～6.3	0.6	16	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0402.10-192019
0.5～10	0.9	30	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0402.10-202019
0. 5～16	1.2	30	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0402.10-203019
1～25	2	80	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0402.10-215019
1～40	2.2	80	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0402.10-216019

切換差可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	活塞	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
0.3～4	0.6	16	30	鍍鋅鋼	鋼	G1/4″	0.95	01	TL0402.00-191019
0.3～6.3	0.8	16	30	鍍鋅鋼	鋼	G1/4″	0.95	01	TL0402.00-192019
0.5～10	1.2	30	30	鍍鋅鋼	鋼	G1/4″	0.95	01	TL0402.00-202019
0. 5～16	1.6	30	30	鍍鋅鋼	鋼	G1/4″	0.95	01	TL0402.00-203019
1～25	2.6	80	30	鍍鋅鋼	鋼	G1/4″	0.95	01	TL0402.00-215019
1～40	3.5	80	30	鍍鋅鋼	鋼	G1/4″	0.95	01	TL0402.00-216019

切換差不可調(小切換差)

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	活塞	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
0.3～4	0.3	16	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0403.70-191019
0.3～6.3	0.5	16	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0403.70-192019
0.5～10	0.7	30	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0403.70-202019
0. 5～16	1	30	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0403.70-203019
1～25	1.5	80	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0403.70-215019
1～40	1.8	80	30	鍍鋅鋼	鋼	G1/4″	0.9	01	TL0403.70-216019

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
