概述

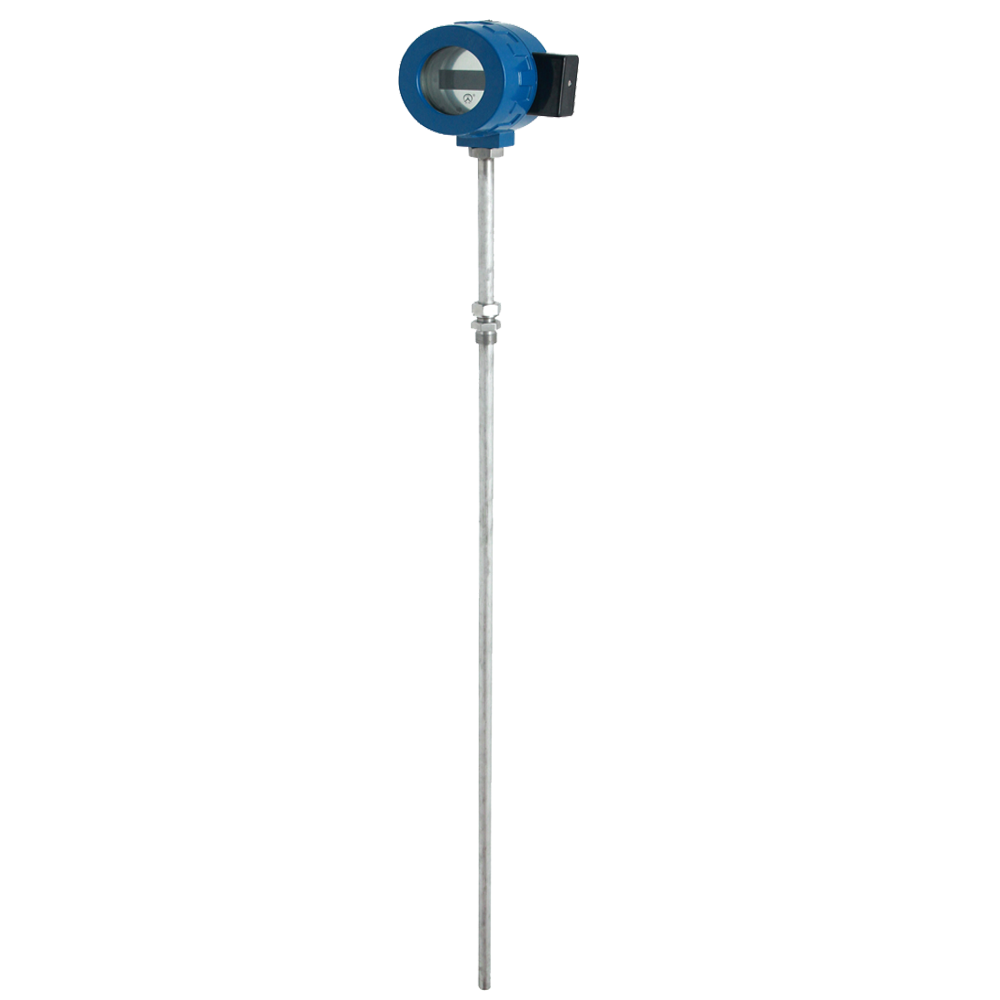

 SBW系列熱電偶、熱電阻溫度變送器是 DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的 4-20mA、0-10 mA、的輸出信號。
該變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

特點
1. 采用硅橡膠或環氧樹脂密封結構 ,因此耐震、耐濕、適合在惡劣的現場境中安裝使用；
2.現場安裝在熱電偶、熱電阻的接線盒內使用 ,直接輸出4～20mA、0～10 mA、的輸出信號。這樣既節約了昂貴的補償導線費用 ,又提高了信號遠距離傳輸過程中的抗干擾能力；
3.熱電偶變送器具有冷端溫度自動補償功能；
4.精度高、功耗低，使用環境溫度范圍寬 ,工作穩定可靠；
5.適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構 ,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
6.智能型溫度變送器可通過 HART調制解調器與上位機通訊或與手持器和 PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護等功能；
7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向 ,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例。

工作原理
熱電偶或熱電阻傳感器反被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經 V/I轉換器算處理后以 4～20mA直流電流輸出；另一路經 A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。 LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
