一、概述

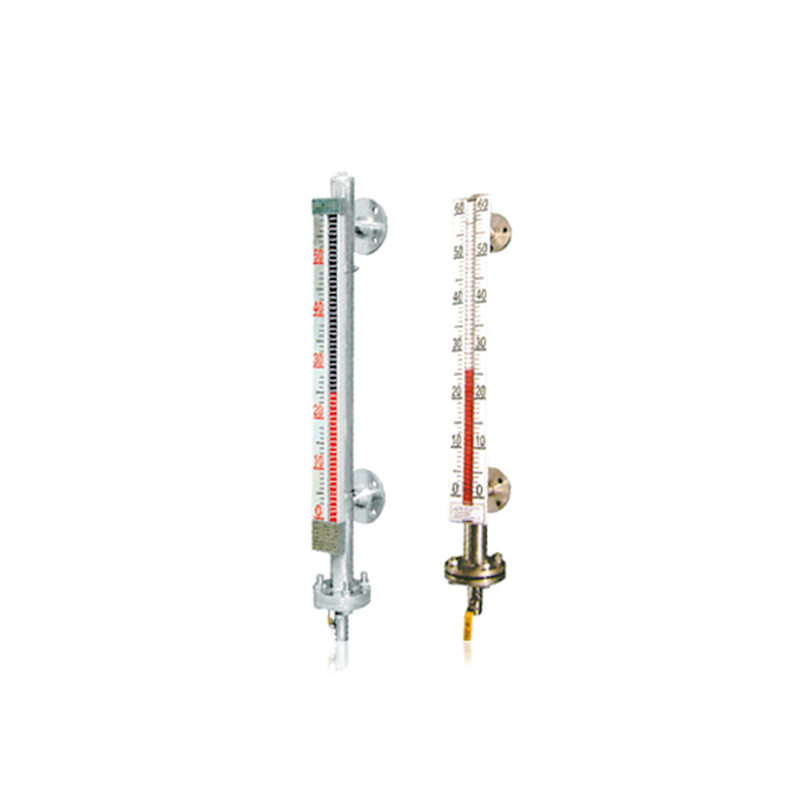

UHZ型系列磁性浮子式翻板(翻柱)液位計是一種拆裝快捷方便,安裝方位,中心距可任意選擇,觀察方向可任意改動,并且現場指示的可視度大,并且有結構合理,便于安裝調試,維護量小,價格低等優點.是當前石油、化工、冶金、電力、醫藥等行業中，對各種塔、罐、槽、箱、反應釜等容器中介質的液位進行檢測和監控的測量儀表。
我單位根據各行業的具體情況，研制出各種性能的UHC型系列磁性浮子式翻板（翻柱）液位計，按裝方式有側裝型、內浮球側裝型、插入型等方式。其中有就地顯示，就地顯示兼電遠傳，上下限報警，夾套型、耐高溫、耐高壓、耐腐蝕等各種規格，以滿足廣大用戶的需要。

二、UHZ-1基型系列磁性浮子液位計的結構與工作原理圖
如圖1所示UHZ-1型磁浮子液位計，結構組成有主體管、磁浮子、連接法蘭、指示器、排污法蘭、排污閥。是以磁浮子內磁鋼為感測部位，并通過磁浮子的耦合作用來反映液面或界面的測量儀表。工作原理以主體內磁浮子隨液位的升降而上下運動，同時驅使主體管外指示器內的雙色翻板或翻柱翻轉，有液位時轉示紅色、無液位時轉示黑色（白色）。紅色和黑色（白色）色帶間的界線即代表液位高度。在指示器左側或兩側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。




三、基本參數
　

　　注：Dφ48～89
　　D1φ115～φ200（根據壓力而定）
　　L1<300時，液位計受安裝環境影響,
　　訂貨時應明顯提出.

四、安裝
　　首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍500mm內不能有磁性，否則會影響液位計正常工作。
　　液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料，測量范圍>4m時應在容器上加支撐點和液位計上的支撐點連接加固，連接方式有法蘭或連接件。主體安裝必須垂直，誤差<3度。
　　打開排污法蘭蓋，輕輕放入磁浮子，注意箭頭向上(重端向上)，切莫裝反。裝上密封墊及法蘭蓋，螺絲均勻擰緊。將液位計與容器接口法蘭之間加裝截止閥、密封墊將對接螺絲均勻擰緊。

五、選型表


表一



表二



表三



表四



表五



表六



表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型



表七



表八
