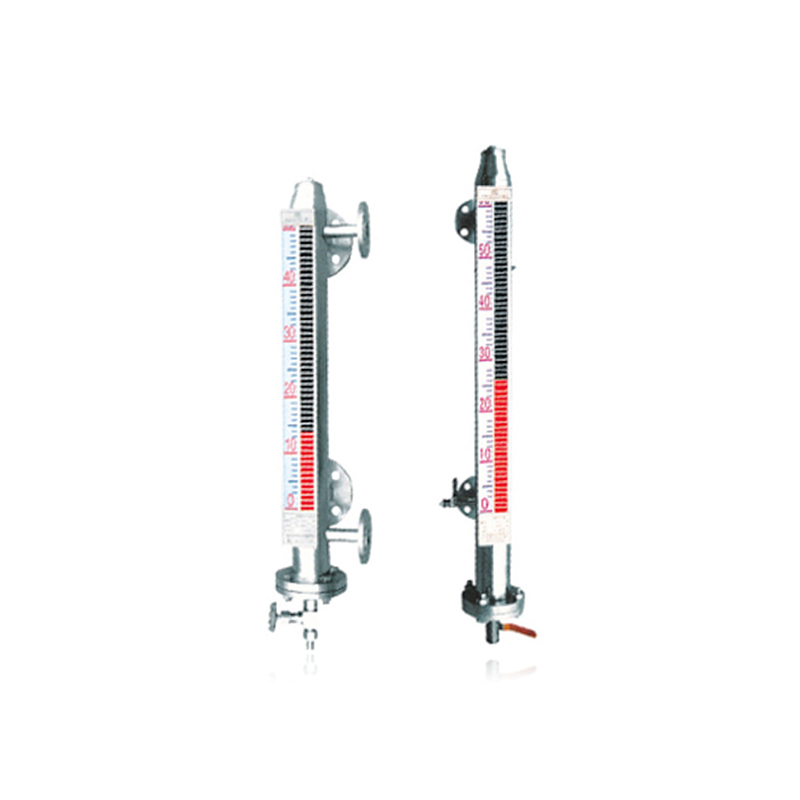

UHZ-1W、UHZ-3WB型夾套型液位計

☆  品牌：天祥
☆  概述：一、 UHZ-1W、UHZ-3W型保溫型液位計結構與工作原理 (1)如圖所示該液位計是在基型的主體外安裝一個保溫夾套而構成，通入蒸汽等熱媒劑，可以保持主體內液體的正常流動，因此適用于易凝。...
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、UHZ-1W、UHZ-3W型保溫型液位計結構與工作原理
(1)如圖所示該液位計是在基型的主體外安裝一個保溫夾套而構成，通入蒸汽等熱媒劑，可以保持主體內液體的正常流動，因此適用于易凝固液體的液位測量和控制。對于低沸點液體可以通入冷水等冷媒劑，以保證液位的穩(wěn)定，使儀表正確指示出被測液位，該型號產品安裝模似信號傳感變送器、XQ發(fā)信器。

(2)基本參數

介質粘度	≤3.5Pa.S
其余參數	UHZ-1W同UHZ-1，UHZ-3W同UHZ-3

　(3)安裝
主體安裝UHZ-1相同，保溫套法蘭與熱源或冷源法蘭加密封墊，螺絲均勻擰緊。均可安裝液位傳感變送器和發(fā)訊器，安裝方法和UHZ-3型相同。
注：熱媒劑或冷媒劑也可做成管螺紋接口。

二、UHZ-1W/B、UHZ-3W/B型防霜型液位計結構與工作原理
(1)如圖所示該液位計是在UHZ-1W型基礎上，主要用于防霜保溫磁浮液位計，是我公司專為解決用于低溫液位儲罐的一種，防止在液位計主體管上結霜、結冰而設計的產品。它和UHZ-1W、UHZ-3W不同的是沒有熱媒劑和冷媒劑的法蘭、管螺紋接口，而是通過在保溫夾套內用抽真空的辦法，抽成真空狀態(tài)，來有效的隔離冷熱傳導，保證的液位計主體上不會結冰、結霜，從而保證了液位計的正常使用。
(2)基本參數
與UHZ-1W、UHZ-3W型相同
(3)安裝
主體安裝基本UHZ-1W型相同，它不同的是不需要接冷、熱媒劑的接口，它的抽成真空接口是用閥門和堵頭封死的，如長期使用達不到保溫效果后，可以打開閥門的堵頭再抽一次真空后封堵。

三、選型表

UHZ-

□

防爆型（本安型）

訂貨長度L₀

介質比重

實際使用壓力-表八

介質溫度-表七

連接法蘭-表六

主體材質-表五

浮子材質-表四

報警控制-表三

液位計型別-表二

液位計類別-表一

表一

類別	就地指示	磁敏	電遠傳		翻柱	翻板	其他
代號	1	2	3		A	B	C

表二

類別	基型	插入型	夾套型	耐腐蝕	內浮球側裝型	磁浮球型	磁浮球多點型
代號		D	W	J	E	UQK	UFK

表三

報警控制	帶上限	帶下限	帶上下限	防爆型（本安型）
代號	a	b	c	/B

表四

材質	不銹鋼	防銹鋁	鈦	PVC塑料	四氟乙烯	鋼塑包裹	鋼氟包裹
代號	P	L	Ti	S	F	S₁	F₁

表五

材質	不銹鋼	防銹鋁	鈦	PVC塑料	氟塑管	內襯塑料	內襯四氟
代號	P	L	Ti	S	F	S₂	F₂

表六

材質代號

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代號

不銹鋼

碳鋼

法蘭標準

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型

代號	A	B	C	D
DN	80	100	150	200
PN	比實際使用壓力提高一個等級

表七

介質溫度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代號	A	B	C	D	E	F	G

表八

使用壓力（實際）	MPa								Kgf/cm³
使用壓力（實際）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代號	A	B	C	D	E	F	G	H	I	J
