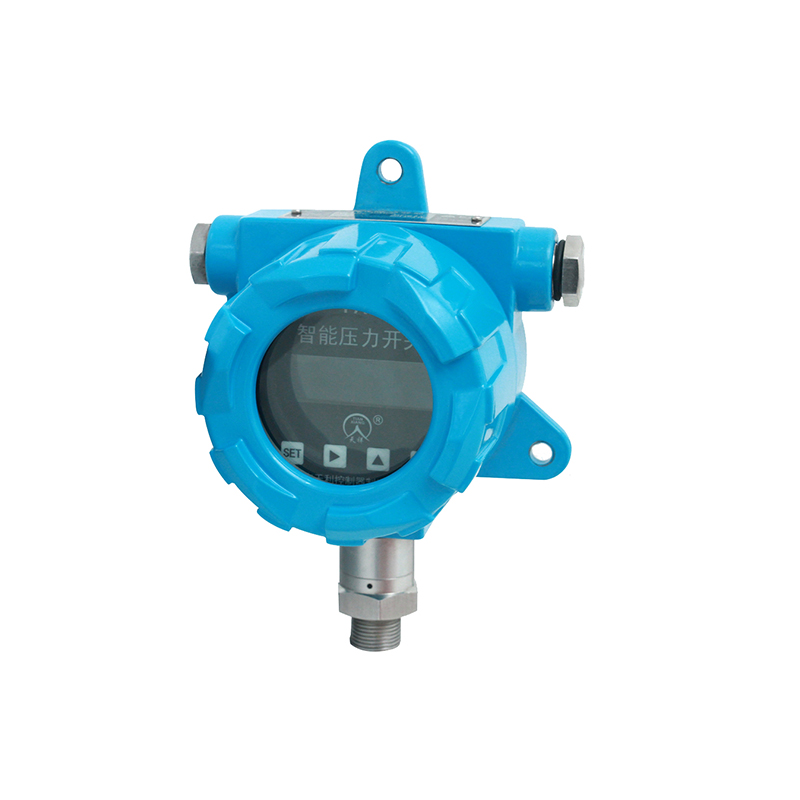

TXZC2型智能/電子壓力開關/控制器

☆  測量范圍：-0.1～100MPa
☆  螺紋接口：M20×1.5外或其他
☆  工作溫度：-25～80℃
☆  防護等級：IP65
☆  防爆等級：Exd Ⅱ CT6
☆  傳感器類型：陶瓷、擴散硅、應變片
☆  常用介質：
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

l TXZ是采用壓阻傳感器采集技術，加之高精度工業線路元件集合而成的具有高穩定性，觸點型的智能壓力/差壓開關。
l TXZ智能壓力開關能采集實時壓力，顯示實際壓力并最多輸出4路開關量和1路模擬量，集開關和變送器為一體的隔爆型壓力開關。**量程160MPa，耐壓值為選型量程的1.5倍。
l TXZ智能差壓開關能采集實時差壓，顯示實際差壓并最多輸出4路開關量和1路模擬量，集開關和變送器為一體的隔爆型差壓開關。**量程2MPa，耐差壓值為選型量程的1.5倍，**靜壓20MPa（兩端同時施壓）。注：高靜壓場建議使用三閥組防止單向過壓。
一、應用領域

泵及壓縮機，水處理系統，機電自動化，工程機械，液壓與氣動系統，醫用設備

二、對比電接點表、機械壓力開關的優勢

精度高，重復性好，壽命長，無膜片，無觸點，耐腐蝕性強，設定靈活方便，顯示直觀，溫漂小

注：此類產品皆可定制成隔膜法蘭式或隔膜螺紋式

基本參數
電源	DC24V±5%、AC220V±5%
量程范圍	-0.1-100MPa
可設定范圍	20%FS-80%FS（**）
過載	150%FS
顯示	四位LCD
顯示精度	0.5%FS
重復性誤差	≤0.3%FSmax
溫度漂移	≤0.1%FSmax
外殼防護等級	IP65
模擬輸出	4-20mA 負載≤600歐姆精度0.5%FS
輸出方式
類型	PNP晶體管輸出、SPDT開關量輸出
動作壽命	＞100萬次
響應時間	動作時間:15ms釋放時間：8ms
過程連接	不銹鋼304# M20×1.5(常規）
環境條件
介質溫度	-25-80℃
環境溫度	-25-80℃

TXZC2 - X XX XX . XX X X . XX X TXZC2 - A B C . D E F . G H
A：供電電源
代碼			供電電源
1			DC24V
2			AC220V
B：傳感器類型
代碼			傳感器類型
CG			陶瓷傳感器（表壓）
SG			擴散硅傳感器（表壓）
SD			擴散硅傳感器（差壓）
SY			應變片傳感器 (表壓)
C：量程
代碼	量程	代碼		量程	代碼	量程
00	0-20KPa	01		0-35KPa	02	0-70KPa
03	0-100KPa	04		0-200Kpa	05	0-350Kpa
06	0-700Kpa	07		0-1MPa	08	0-2MPa
09	0-3.5MPa	10		0-7MPa	11	0-10MPa
12	0-20MPa	13		0-25MPa	14	0-30MPa
15	0-35MPa	16		0-40MPa	17	0-60MPa
18	-0.1-2MPa	19		0-18MPa	20	0-6MPa
D：邏輯輸出
代碼			邏輯輸出
10			一路PNP(DC24V,3A max)
11			二路PNP(DC24V,3A max)
12			三路PNP(DC24V,3A max)
30			一路繼電器(DC24V/AC250V,3A max)
31			二路繼電器(DC24V/AC250V,3A max)
32			三路繼電器(DC24V/AC250V,3A max)
34			四路繼電器(DC24V/AC250V,3A max)
E：輸出類型
代碼			輸出類型
0			有源輸出(只有PNP輸出才能選)
4			通斷信號
F:模擬量輸出
代碼			模擬量輸出
N			無
B			4-20mA
G:過程連接
代碼			過程連接
00			外螺紋M20×1.5(不銹鋼304#)
01			外螺紋1/2NPT(不銹鋼304#)
02			外螺紋1/4NPT(不銹鋼304#)
03			外螺紋G1/2”(不銹鋼304#)
04			外螺紋G1/4”(不銹鋼304#)
H:防爆類型
代碼			防爆類型
d			Ex d IICT6
0			無要求，可以忽略該項
